MHAC-S-032A-VP1-5.0M
發布時間: 2025-07-10 10:17

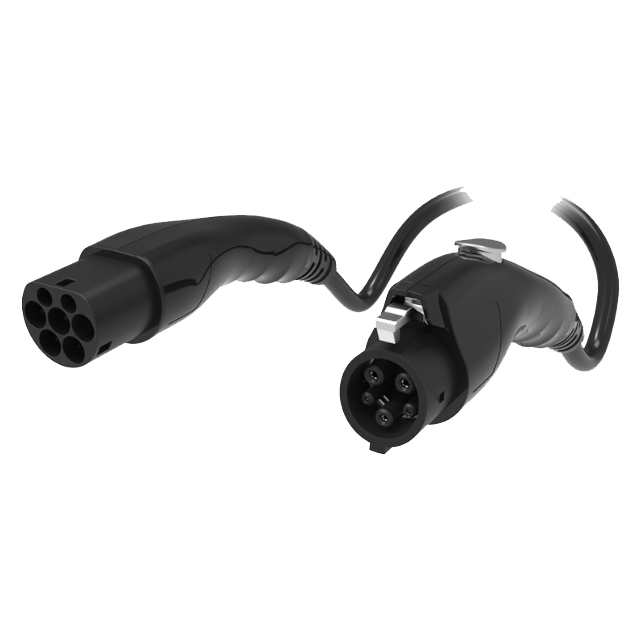

移動式AC充電電纜，配備用于通過1型車輛插口以交流電（AC）為電動汽車（EV）充電的車輛充電插頭和充電樁插頭，與電動汽車充電站（EVSE）；處的2型充電樁插座出口兼容
| 尺寸 | |
| 車輛連接器高度 | 101mm車輛充電連接器) |
| 車輛連接器深度 | 249.2mm(車輛充電連接器) |
| 線纜長度 | 5000±50mm |
| 剝線長度 | 100±10mm |
| 環境條件 | |
| 最高海拔 | 5000m（海平面以上） |
| 環境溫度（運行） | -30 °C ~ 50 °C |
| 保護等級 | IP54（保護蓋） |
| 電氣特性 | |
| 最大充電功率 | 4KW |
| 相數 | 1 |
| 動力插針數量 | 3 |
| 大功率觸點的額定電流 | 32 |
| 功率觸點額定電壓 | 250 |
| 信號觸點數量 | 2 |
| 信號觸點額定電流 | 2 |
| 信號觸點額定電壓 | 24 |
| 30 | |
| 電阻編碼 | 150Ω |
| 300Ω | |
| 溫度測量 | PT1000 |
| 機械特性 | |
| 插入力 | <100N |
| 拔出力 | < 100N |
| 標識材料 | |
| 外殼顏色 | 黑色 |
| 槍頭顏色 | 黑色 |
| 保護蓋顏色 | 黑色 |
| 定制型根據 | 客戶要求提供 |
| 手柄材料區 | 塑料 |
| 保護蓋材料 | 軟塑料 |
| 阻燃等級 | V0 |
| 觸點表面材料 | Ag |
| 電纜 | |
| 電纜結構 | 2 x6 mm2 + 1 x 10 mm2 + 2× 0.75 mm2 |
| 3*2.5mm2+1*0.75mm2 | |
| 3*10AWG+1*18AWG | |
| 接線標準 | EN50620 |
| IEC62893.3 | |
| 接線級別 | 5級 |
| 接線認證 | CE |
| CB | |
| TUV | |
| 線纜外徑 | 10.5±0.5mm |
| 導線類型 | 直線 |
| 電纜電阻 | ≤ 0.00798 Ω/m (基于電源核心，在20°C的環境溫度下) |
| 外護套，顏色 | 黑色 |
| 最小彎曲半徑 | 63mm |
| 外護套，材料 | PUR |
| 環境產品合規性 | |
| China RoHS | 符合 |
